直線導軌的摩擦系數計算方法

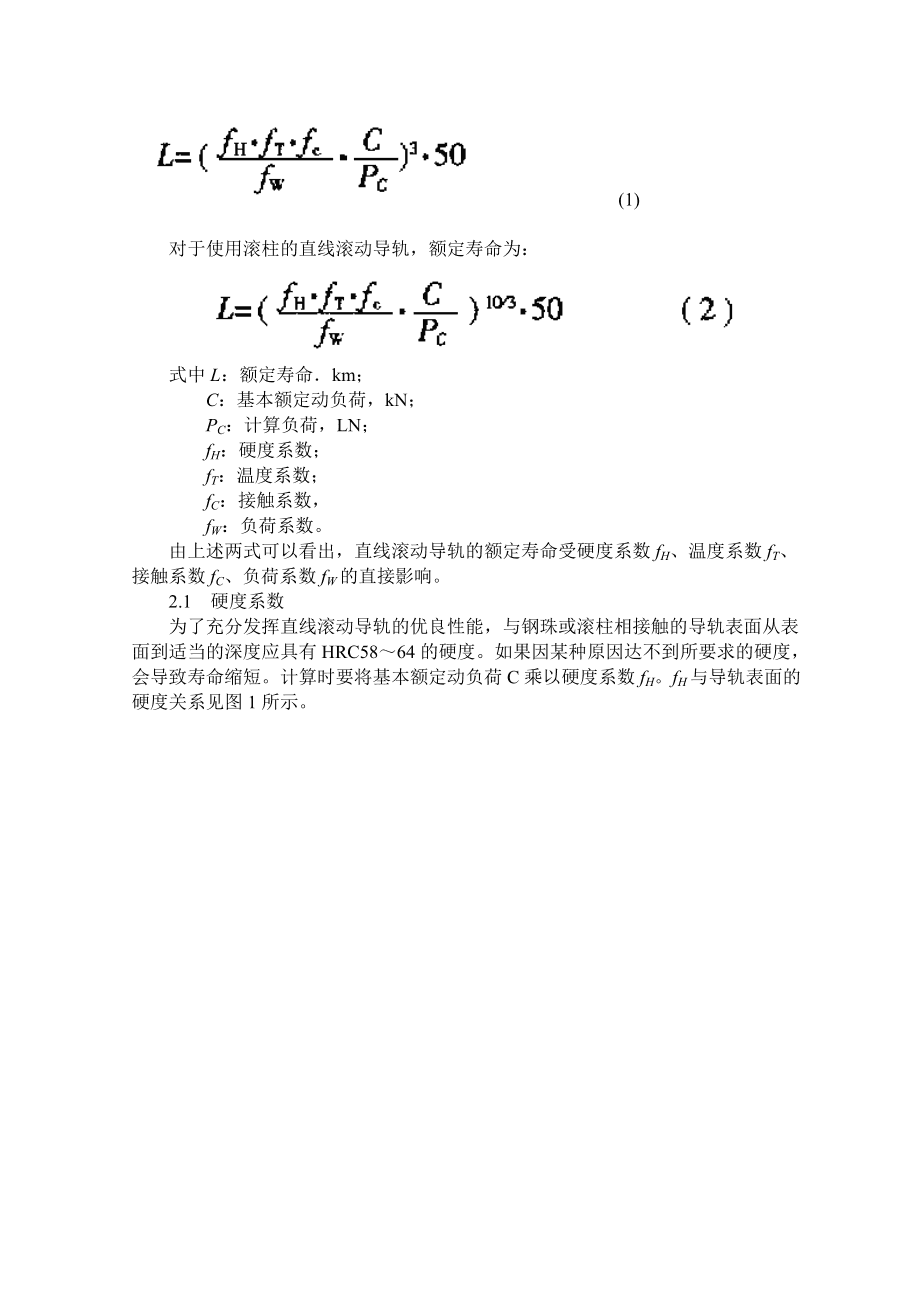

直線導軌計算公式：
     直線導軌摩擦系數的計算式中，對于使用滾柱的直線滾動導軌，額定壽命為：
L：額定壽命．km；
C：基本額定動負荷，kN；
PC：計算負荷，LN；
FH：硬度系數；
FT：溫度系數；
FC：接觸系數，
FW：負荷系數。
由上述兩式可以看出，直線滾動導軌的額定壽命受硬度系數fH、溫度系數fT、接觸系數fC、負荷系數fW的直接影響。




      直線導軌摩擦系數理論上在0.01至0.02之間，但實際應用中由于安裝平行度，為消除間隙采取的預緊，回珠器曲線失真（在高速時體現），內外滾道一致性等因素不可控性太強。常常大于理論值很多。建議按照0.15核算。

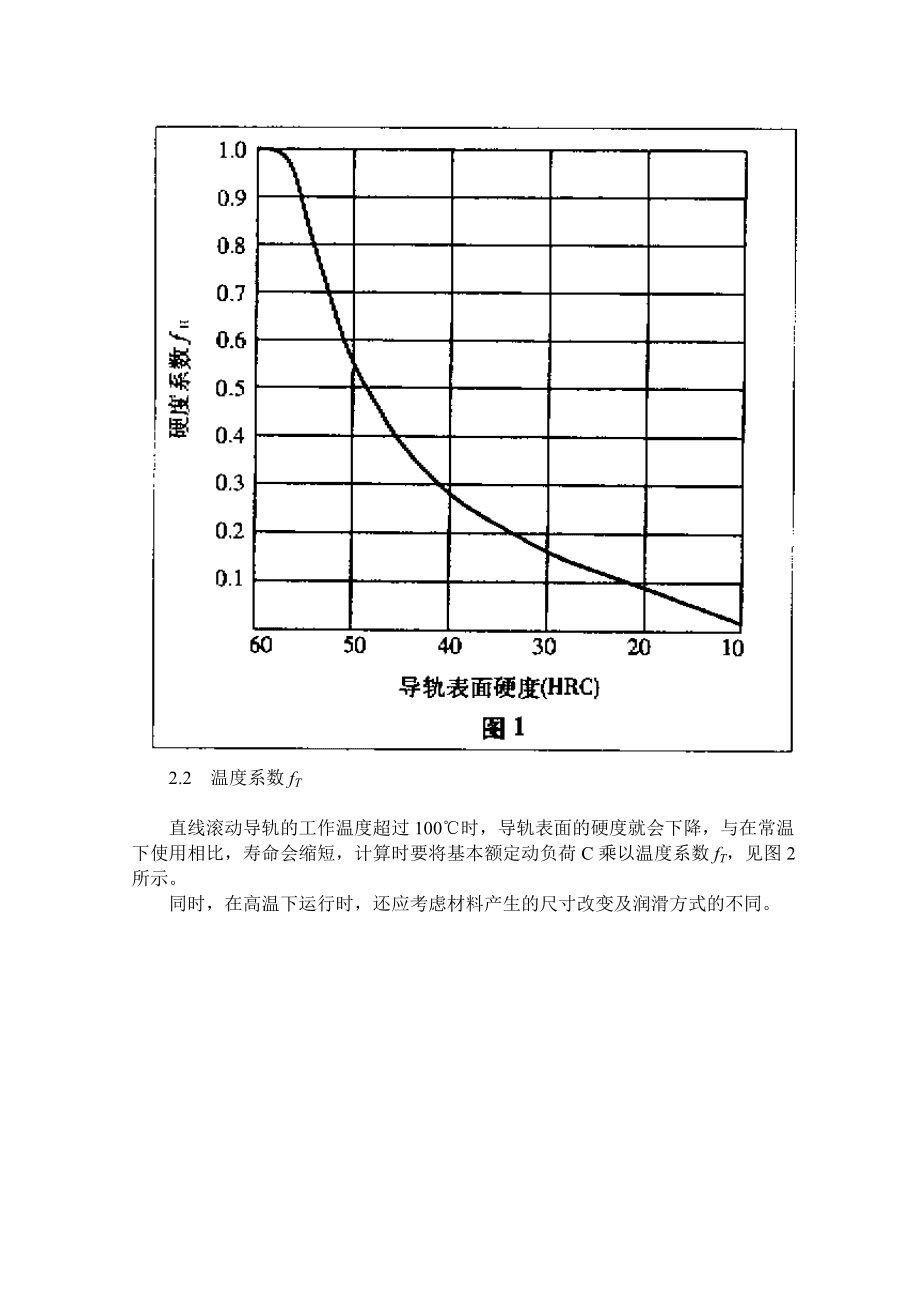

直線導軌硬度系數
      為了充分發揮直線滾動導軌的優良性能，與鋼珠或滾柱相接觸的導軌表面從表面到適當?shù)纳疃葢?yīng)具有HRC58～64的硬度。如果因某種原因達不到所要求的硬度，會導致壽命縮短。計算時要將基本額定動負荷C乘以硬度系數fH。

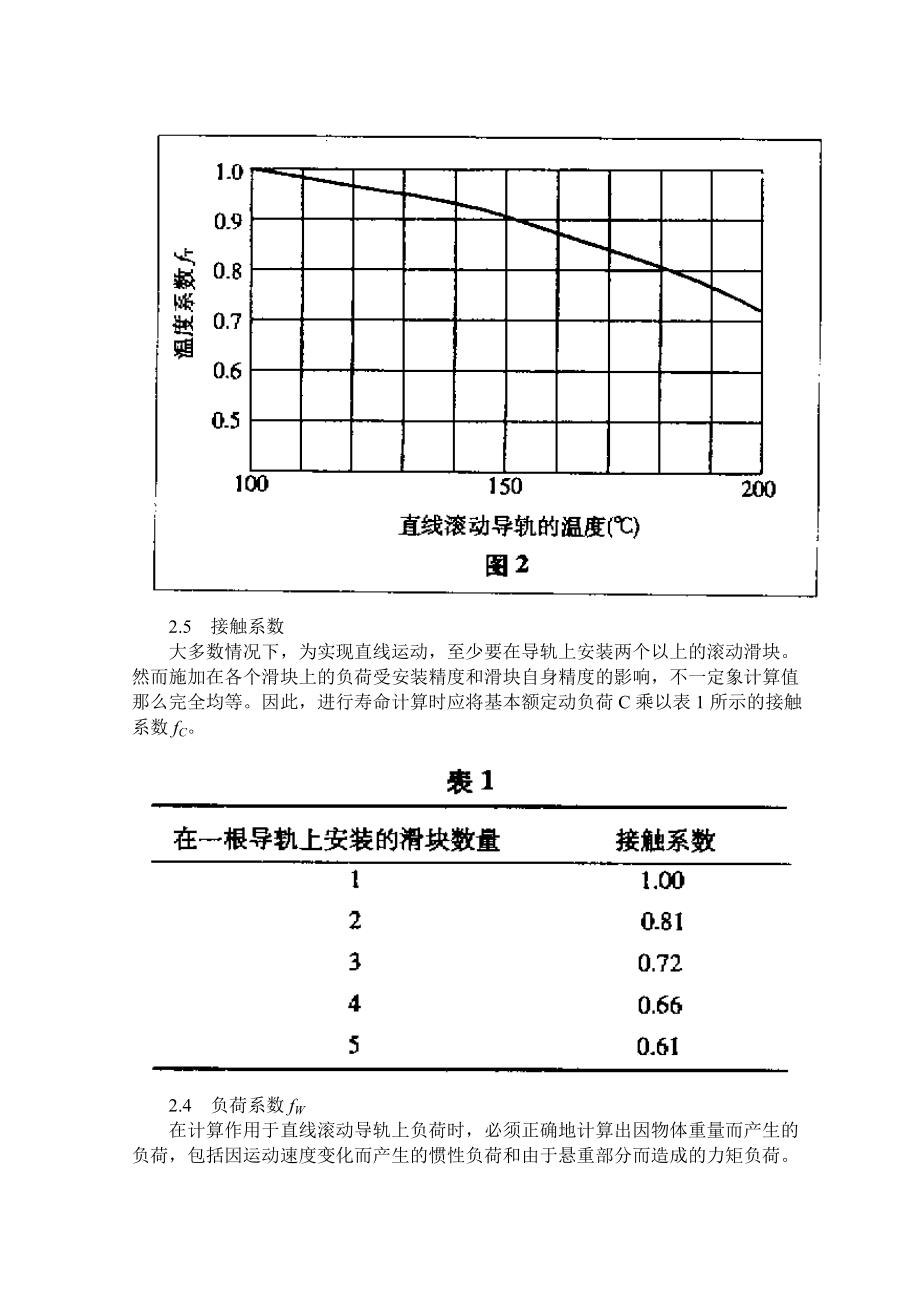

直線導軌溫度系數
      直線滾動導軌的工作溫度超過100℃時，導軌表面的硬度就會下降，與在常溫下使用相比，壽命會縮短，計算時要將基本額定動負荷C乘以溫度系數fT。
同時，在高溫下運行時，還應考慮材料產生的尺寸改變及潤滑方式的不同。

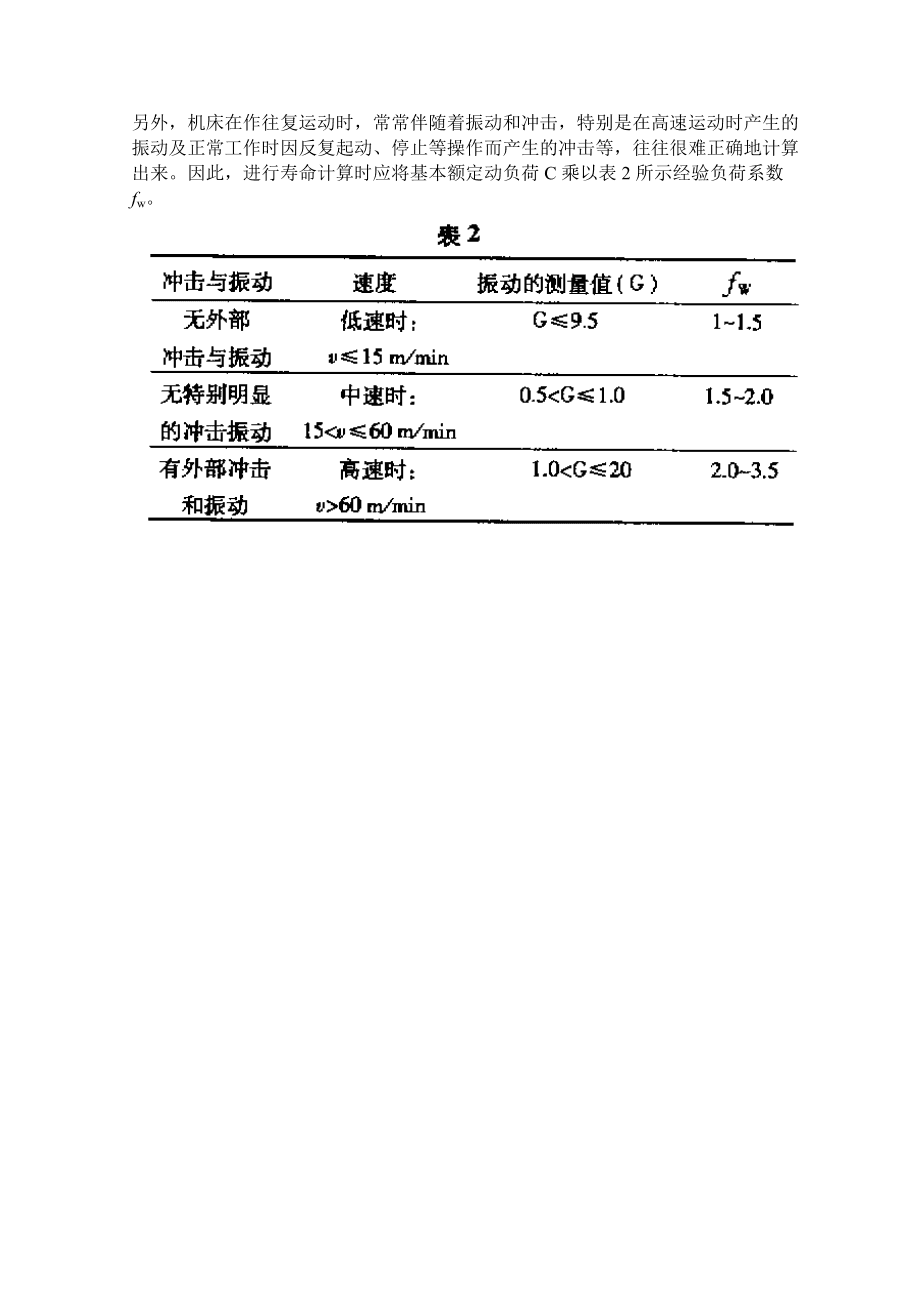

直線導軌負荷系數
      在計算作用于直線滾動導軌上負荷時，必須正確地計算出因物體重量而產生的負荷，包括因運動速度變化而產生的慣性負荷和由于懸重部分而造成的力矩負荷。另外，機床在作往復運動時，常常伴隨著振動和沖擊，特別是在高速運動時產生的振動及正常工作時因反復起動、停止等操作而產生的沖擊等，往往很難正確地計算出來。因此，進行壽命計算時應將基本額定動負荷C乘以表2所示經驗負荷系數fw。
直線導軌接觸系數
      大多數情況下，為實現直線運動，至少要在導軌上安裝兩個以上的滾動滑塊。然而施加在各個滑塊上的負荷受安裝精度和滑塊自身精度的影響，不一定象計算值那么完全均等。因此，進行壽命計算時應將基本額定動負荷C乘以表1所示的接觸系數fC。
