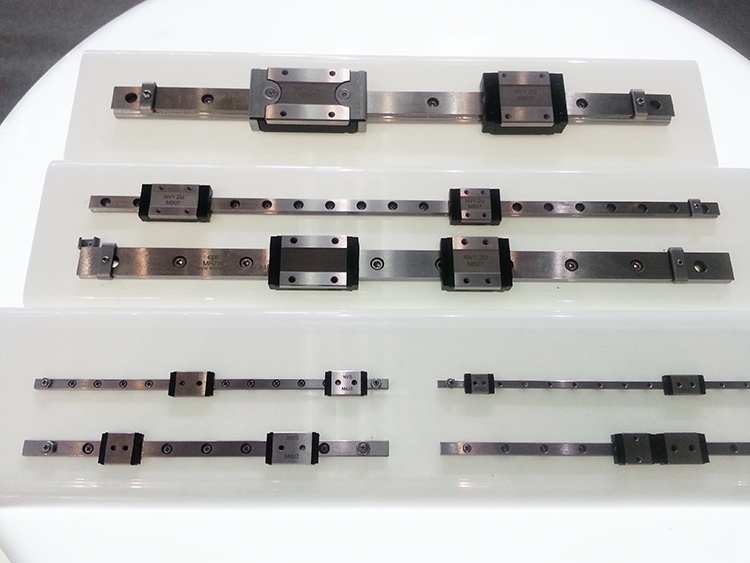

臺灣CPC滑塊 MR9MN滑塊導軌
2019-12-28 10:12:00 點擊量：
CPC導軌設計特點：
一：高負荷，高扭矩功能
MR微型導軌系列采二列式滾珠循環設計，CPC滾珠軌道設計采用哥德式結構，其接觸角為45度，以達到四方扽負荷之效果；并在有限空間制下，使用較大尺寸鋼珠，以提高負荷能力，充分展現高負荷。高扭矩功能。
二：嵌入式設計
滑塊鋼體與框架，端蓋及密封片之結合方式才嵌入式設計，不須使用螺絲固定，既省結合設計之空間。
三：回流孔特殊設計
鋼珠回流孔及回傳道由全密式塑膠框架及塑料端蓋構成，結構簡單，鋼珠循環更平穩，噪音底。
四：潤滑
滑塊于兩端有密封式潤滑注油孔設計，可經由鋼珠循環將潤滑油帶到表明，達到潤滑的效果。
五：精度等級
MR微型導軌系列提供三種精度等級N、H、P，供設計使用。
六：防塵設計
薄型底面密封及端面密封構成全密封防塵設計，可彈性搭配。
七：保持器設計
CPC滑塊具高鋼性鋼珠保持器，以確保運送途程中之安全并且滑塊容易裝配與安全使用。
八：材質
MR微型導軌系列無論是滑軌，滑塊鋼體和滾珠皆是采用不銹鋼淬透熱處理材質。滑塊-使運動由曲線轉變?yōu)橹本€。新的導軌系統使機床可獲得快速進給速度，在主軸轉速相同的情況下，快速進給是直線導軌的特點。CPC直線導軌與平面導軌一樣，有兩個基本元件；一個作為導向的為固定元件，另一個是移動元件。由于直線導軌是標準部件，對機床制造廠來說。唯一要做的只是加工一個安裝導軌的平面和校調導軌的平行度。當然，為了保證機床的精度，床身或立柱少量的刮研是必不可少的，在多數情況下，安裝是比較簡單的。
作為導向的導軌為淬硬鋼，經精磨后置于安裝平面上。與平面導軌比較，直線導軌橫截面的幾何形狀，比平面導軌復雜，復雜的原因是因?yàn)閷?dǎo)軌上需要加工出溝槽，以利于滑動元件的移動，溝槽的形狀和數量，取決于機床要完成的功能。
