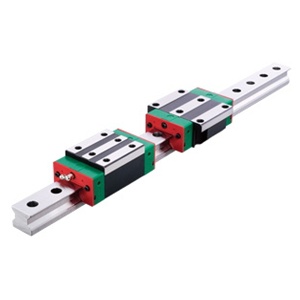

上銀導軌滑塊RGH35HA

2020-08-28 11:04:00   點擊量：

優勢特點：RGH35HA為滾柱線性系列導軌，組合高度為55mm，安裝孔尺寸為50*72，安裝導軌前，要先用油石打去軌道底座安裝面和側面安裝面上的毛邊和毛刺。


型號 組件尺寸 滑塊尺寸
H H1 N W B B1 C L1 L K1 K2 G M×L T H2 H3
RGH35HA 55 6.5 18 70 50 10 72 106.5 151.5 25.25 10 12 M8×12 12 16 19.6


型號 滑軌尺寸 滑軌的
固定
螺栓尺寸 		基本動
額定
負荷 		基本靜
額定
負荷 		容許靜力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑塊
kg 		導軌
kg/m
KN-m KN-m KN-m
RGH35HA 34 30.2 14 12 9 40 20 M8×25 73.1 142 2.93 2.6 2.6 2.06 6.06


上銀直線導軌RGH35HA的剛性怎么選型

       鋼珠或滑塊剛性---直線導軌接受負荷時。滑軌等在容許負荷范圍內發生彈性變形，這是負荷與變位量之比率就是剛性值，直線導軌隨著預壓量之增加剛性也增加，對于直線導軌的4方向等負荷型來講，預壓的效果能堅持外部負荷增大至預壓負荷的2.8倍時為止。

       上銀直線導軌RGH35HA可以借由施加預壓來提高剛性，而預壓是利用調整負向間隙，使鋼珠與溝槽之間產生負向間隙，預先施于內部負荷，所以在進行壽命計算時，必須將其預壓負荷考慮進去假如工作的負荷，所以預壓增大壽命會減少，直線導軌的預壓等級分為以下幾種，其中C值為基本額定負荷。

       第一、輕預壓Z0，預壓力控制在0-0.02C之間，適用條件在負荷、振動以及沖擊小的設備，精度要求較低，以及要求高、順暢度的設備當中。通常會應用在半導體制造設備、醫療設備、沖壓機、焊接機、各種機器人、自動包裝機、一般工業機械的XY軸、工業交換裝置、各種材料供給裝置、其它小型直線滑動裝置上面較為之多。

       第二、中預壓Z1，預壓力控制在0.03C-0.05C之間，適用條件在輕負荷高精度設備或者是單軸使用的設備。通常會應用在工作臺進給軸、NC車床、自動涂裝機、工業機器人、一般工業機械的Z軸、印刷線路板的打孔機、電火花加工機、測定器、精密XY平臺上面較為之多。

       第三、重預壓Z1，預壓力控制在0.06C-0.08C之間，適用條件在重負荷高精度的設備或者是高振動、大沖擊且要求高剛性的設備，通常應用在機械加工中心、NC車床、銑床、立式貨橫式鏜床、工作機械的Z軸上面較為之多。

      RGH35HA為滾柱線性系列導軌，組合高度為55mm，安裝孔尺寸為50*72，安裝導軌前，要先用油石打去軌道底座安裝面和側面安裝面上的毛邊和毛刺。
 東莞市萬捷傳動科技限公司歡迎您來咨詢：13717336592翟小姐
