全國服務熱線： 13717336592 0769-23186476

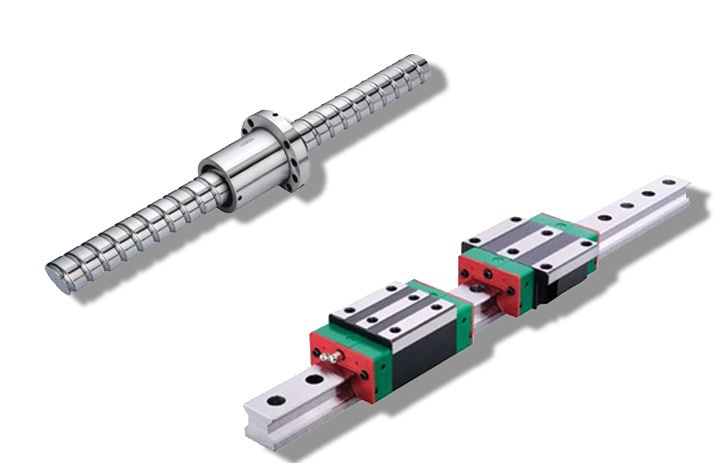

上銀EGH20CA臺灣上銀導軌滑塊

2019-12-28 10:28:00   點擊量：


優勢特點：上銀直線導軌EGH20CA良好的潤滑有利于降低運行摩擦阻力，減小磨損，防止腐蝕，易于散熱，因此對直線導軌系列要保持適當?shù)臐櫥?。機床的工作部件移動時，鋼球就在支架溝槽中循環流動，把支架的磨損量分?jǐn)偟礁鱾€(gè)鋼球上，從而延長直線導軌的使用壽命。






型號 組件尺寸 滑塊尺寸
H H1 N W B B1 C L1 L K1 K2 G M×L T H2 H3
EGH20CA 28 6 11 42 32 5 32 48.1 69.1 12.3 4.15 12 M5×7 7.5 6 6

型號 滑軌尺寸 滑軌的
固定
螺栓尺寸 		基本動
額定
負荷 		基本靜
額定
負荷 		容許靜力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑塊
kg 		導軌
kg/m
KN-m KN-m KN-m
EGH20CA 20 15.5 9.5 8.5 6 60 20 M5×16 10.31 21.13 0.22 0.16 0.16 0.24 2.08


上銀導軌EGH20CA的裝置是如何校對的

       1）上銀導軌EGH20CA是由導軌、滑塊、滾動體、反向器和堅持器等組成，能以導軌和滑塊的鋼球滾動來代替直接滑動接觸，并且滾動體能借助反向器在滑塊和滾道內實現循環，其具有動靜摩擦系數小、結構簡單、精度持續性強、定位精度高等優勢。

       2）直線導軌又稱線性滑軌、滾動導軌、精密滾動直線導軌副等，主要用于精度要求高的控制工作臺行走平行度的直線循環運動的場合，直線導軌的額定負載比軸承高，并且還能承擔一定扭矩，能在高負載的環境實現高精度的循環運動。

       3）上銀導軌EGH20CA裝置校對時，先要清楚接長導軌副的辨別，當運用接觸導軌時，上銀導軌采取同一套導軌編同英文大寫字母，并延續阿拉伯?dāng)?shù)字示意銜接次序，對接端頭由同一阿拉伯?dāng)?shù)字相連對接組合，來確保直線導軌的精度。

       4）首先咱們要弄清晰接長導軌副的辨別：當運用接長導軌時，上銀采取同一套導軌副編同一英文大寫字母，延續阿拉伯?dāng)?shù)字示意銜接次序，對接端頭由同一阿拉伯?dāng)?shù)字相連對接組合，以確保上銀導軌的精度。避免因?qū)к壯b置誤差導致床臺運行到接牙處形成精度良。請求對導軌的接牙地位處留有0.03－0.05mm的間隙（個別用塞尺），目標是為了避免導軌熱收縮引起的軸向長長。

        EGH20CA為低組裝線性系列導軌，組合高度為28mm，安裝孔尺寸為32*32，導軌潤滑滑塊于兩端有密封式潤滑注油孔設計，可經由鋼珠循環將潤滑油帶到表明，達到潤滑的效果。



上一篇：上銀導軌EGH15CA臺灣上銀導軌滑塊

下一篇：HGH15CA系列導軌上銀導軌高組裝HG系列
